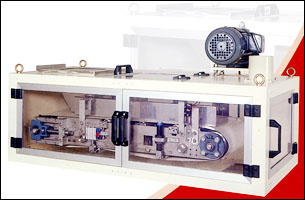

>> HB-888 系列A/B產品 ....................................................................... 連續式恆量供料機
粉粒體連續自動輸送計量控制系統

領先業界的高精確度和可靠度

您要求計重和供料應用的精確度和可靠度嗎? 本公司經多年的研發及現場實務經驗所生產的連續計重機和計重供料機,及控制系統方面,以優越的技術,始終保持不斷創新的設計理念,提供使用者最先進的設備。
MODEL: HB-888系列產品,不論您是要輸送食材、礦物、化學物、或各種其他的固體物料,您都可以信賴Model HB-888 來處理這些物料:即使在惡劣的應用環境下,Model HB-888也可精確達到精度的要求。


>> 恆量餵料機特點
  • 可靠度(Reliability)
    Model HB-888 計重供料機提供極耐久的簡便操作功能。供料機的部件主要由不鏽鋼製成,在設計和製造上,能適應大部分的需求,且能維持最好的計重精確度。
  • 精確度(Accuracy)
    本系統採用高解析度千萬分之一(1/10,000,000)的分辨率,及高速的A/D轉換技術,每秒讀取128次的重量瞬間變化值,以連續輸送的方式計重和測量皮帶速度、計算供料率、並和預設值比較。系統可靠穩定,其精確度可達到與預設值之差僅在0.25%~1%之間的精確度。此外,讀取的重量總和(totalized weight readings)也非常精確,其值與測試重量(test weight)的差僅在0.25%~1%之間。(依據各種原料的物性而定)
  • 耐久的結構
    Model HB-888 計重供料機以現有之最佳材質製成,在最惡劣的運轉環境下也能年復一年地運轉。與同型機器比較,Model HB-888 在設計上使用較少的移動元件,且提供了許多其他計重供料機所沒有的結構性優點。
    簡單的設計:
    HB-888供料機耐久的秘訣即在於其簡單的設計。與同型機器相較,Model HB-888在設計上使用較少的移動元件,連帶減少了元件故障的機會,及花費在維修清理和調整上的時間,可節省長期成本。
    耐久的不鏽鋼元件:
    Model HB-888 幾乎全以304不鏽鋼製成。比起傳統的上漆表面,不鏽鋼更為耐久、較不需要維修。可以用水洗的型式則全以304不鏽鋼製成。
    優異的整體設計:
    所有的內部接合處都一體成型、沒有凹洞、裂縫、或縫隙,使污染的可能性降至最小、供料機的輸送力量更強。
    自動調校皮帶的張力及位置
    基於超過10多年的皮帶供料機應用經驗,HB-888使用冠頂型設計的(crowned)頭尾滑輸來修正皮帶位置。活動的皮帶位置機構會造成皮帶張力改變,進而造成計重錯誤。本公司最新的設計乃採用了油壓自動調校皮帶的張力,使計量系統始終保持穩定的運轉量測。另有關皮帶偏移的問題在設計上亦採用了自動偵測調校的技術,如此可完全避免皮帶偏移所造成的困擾。
  • 各種不同變化的機構設計
    由於每種實際應用都各有其特殊需求,Model HB-888 提供了標準配備和選擇性配備自由組合的多種選擇,設計時都以「簡單」為最高考量。HB-888可以修改供料機來配合您的特別需要。現在的Model HB-888有12" (300mm), 及24" (600mm), 2種不同的秤量的機種。

    密閉型機構設計(Enclosures):
    不論您要哪一種Model HB-888,您都可選擇訂做成開放型機構設計或完全密閉式機構。
    輸送模組:
    Model HB-888可應用於二種輸送模組中的任何一種。標準模組除了鋁製頭尾滑輪(300mm, 600mm大小)、計重單位(300mm, 600mm大小)、和鑄鐵軸承蓋外,都是用304不鏽鋼製成。另有全以304不鏽鋼製加Teflon外包軸承蓋的模組可供選擇,也有可水洗的不鏽鋼模組可供選擇。所有種類的模組都是配備標準規格的螺旋型皮帶提昇裝置。另有自動調整皮帶張力裝置的設計。
    檢視裝:
    密閉型機構可附上選擇式檢視窗組合,有裝在可移動的側門上的檢視窗、頂端的觀察口、和密閉型機構的排料端。所有的檢視窗都是以耐高衝擊的Lexan製成。
    皮帶:
    Model HB-888使用無接縫連續皮帶,用高溫接合以達到最理想的精確度。可視特殊需要而以白色FDA、黑色尼奧普林(neoprene)、或灰色 nitrile 聚合體製造。
  • 易於維修的設計
    維修的簡便性一直是Model HB-888各方面設計的關鍵考量。因為這些內建的特色,Model HB-888供料機需要很少的時間來維修、修復、或替換零件。
    快速分解、組合的電子裝置:
    所有供料機均配備可以快速分解、組合的電子裝置。這些裝置有助於快速拆卸輸送模組,以便維修。
    簡易的自動皮帶調整:
    在標準模組中,透過密閉式機構中的便門,可以輕易地調整皮帶。藉由調整尾滑輪上的兩個鎖簧(bolts),可以拉緊或放鬆皮帶。同時本公司最新的設計採用了油壓自動調校皮帶的張力,如此就不必再定期調整皮帶。
    快速拆卸安裝的側擋板:
    供料機上的側擋板和皮帶刮具可以快速拆卸,以便清理多餘物料。這種拆卸動作都非常容易,不必用到工具。
    簡易皮帶替換:
    Model HB-888供料機另有一項傑出設計,就是獨特的懸臂框( cantilevered frame)設計。這種用來固定輸送模組的簡單方法,便於保養維修。懸臂設計就是利用兩個不鏽鋼臂棒,把輸送模組架在供料機框架上。透過閉架上的全長邊門,就可以輕易拆卸輸送模組,以利替換皮帶、進行供料機的維修或清理。整個拆除過程不到五分鐘。

>> 細部規格

標準配備包括:

  • 獨立的皮帶供料機(Self-Contained Belt Feeder): 304不鏽鋼密閉型機構開放底座供料機,加上單一表面最後處理,冠頂型設計的鋁製輸送頭尾滑輪,精確的無接縫皮帶,可快速拆卸之304不鏽鋼側擋板,304不鏽鋼供料口,配合適切的導料槽。手動調整之304不鏽鋼供料閥門。304不鏽鋼金屬邊緣刮具:分散在頭尾滑輪處和迴轉皮帶的頂部和底部
  • 重量傳感系統(Weight Transducer System): 平衡式高精度計重單元,精確的load cell,封閉式不鏽鋼 load cell
  • 光學測速器(Optical Speed Pickup): 完全密封,架於尾滑輪之上
  • HB-8236模組式中文化微電腦控制器 (HB-8236 Modulize Universal Micro-Computer Controller)
  • 可變速的驅動馬達(Variable Speed Drive): 頂端架設 direct coupled 1/4HP或1/2HP直流電馬達,reducer and coupling guard SCR 馬達速度控制器或AC交流馬達加變頻控制器( inverter)
  • 電子要求(Power Requirements): 115V/230V 10% 單向,50/60 HZ
  • 精確度(Accuracy): 與預設值差至0.25%~1% (視各種不同原料的物性而定)
>> 皮帶供料機選購配件
  • 前段供料桶槽
  • 高液位偵測開關
  • 低液位偵測開關
  • 手動入料閥門
  • 架橋破壞震動器
  • 入料閥門與供料計量機連接器
  • 取樣用閥門(手動操作控制或氣動自動控制)

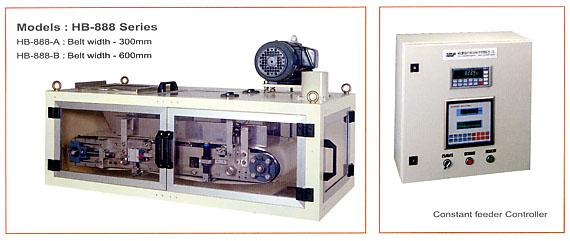

The HB-888 Wide Range Belt Weighing Feeder
體積大小: 英吋(公厘):供料率: /每分鐘(公斤/每分鐘)

供料機型號
供料速度範圍
皮帶寬度
入料口中心到
排料口中心
供給電源
標準入料口
標準排料端
HB-888A
4-230
(1.8-105)
12"
(300 mm)
30"
(770)
110-240VACx3x50/60Hz
7.8x7.8
(200x200)
13.8x9.8
(350x250)
HB-888B
8-460
(3.6-210)
24"
(600 mm)
30"
(770)
110-220VACx3x50/60Hz
18.9x9.4
(480x240)
25.6x9
(650x230)
註 根據: 每立方英呎40磅(=每立方公尺640公斤)
