>> HB-8212 ........................................ 高精度、智慧型電子重量顯示控制器
全自動資料列印功能(Auto Printing Function) 可自行編輯打印次料格式(User Definable Data Printed Form) 峰值鎖定功能(Peak Hold Function) 屠體(動物)秤的應用(Animal Scale Application) 俱計數秤的功能(Counting Function) 自動計量控制功能(Auto Control Function) 二次性全自動調校功能(Secondary Calibration Function)

>> HB-8212 ......................................... 數位電子重量顯示控制器

F.D.A.C

HB-8212為一智慧型的數位電子重量顯示控制器，全數位化自動調整校正功能，不儘快速簡單且萬無一失。

F.D.F.S

全數位化參數及擴充介面設定功能，僅需利用面板輸入密碼後，即可設定有關的計量參數及擴充介面參數。

智慧型暨多采多姿實用的模組化軟體設計

特點說明:

俱微處理當機電源偵測保護及動作監視電路設計，穩定性高。
全數位化功能參數設定及自動化零點與重量調整，提高儀表安裝的方便性。
採特殊鍵優先的輸入方式，使複雜的過磅應用可以少量的按鍵並簡單地操作。
可依據不同之磅秤使用場合，設定調節數字濾波器的強弱，來濾除使用場所機械性震動之影響，以達到快速而準確地計量。
可驅動八個並聯之350傳感器，得以直接傳感大型全電子式磅秤。
各項設定值及重量參數，均儲存於不揮發性隨機存取記憶體(NOV RAM)中，儲存期限可達拾年以上。
具備以電池後備之32K BYTES靜態隨機存取記憶體，以記憶過磅資料，即使在斷電情況下也不會丟失資料。
標準機具備有RS-232C串列傳輸介面，可連接大型數字指示器、計算機或串列式打印機。
標準機具備四點控制輸入，三點控制輸出，可做多種控制應用。
可選購第二串列通訊介面(OP-1)，得以作為磅秤配套，使標準串列介面連接大型數字指示器，第二串列介面連接計算機。
可選購RS-422/485通訊介面(OP-2)，配合串列通訊介面，使多台儀表可共用一組電纜線連接單一主機(計算機)。
可選購並列式打印機介面(OP-3)，以連接Centronics相容型打印機打印過磅標籤或報表。
可選購4~20mA及0~10Vdc訊號輸出介面(OP-4)，以連接可程式控制器(PLC)、遠程顯示器或DCS系統。
可經由設定選擇，使HB-8212得以應用於「兩次過磅」之磅秤系統，其第一次已磅而第二次未磅之資料最高可達100筆。
可經由設定選擇，使HB-8212得以應用於計數秤系統。
可經由設定選擇，使HB-8212得以應用於動物秤系統。
可經由設定選擇，使HB-8212得以應用於動力輸送式自動定位過磅控制系統。
可經由設定選擇，使HB-8212得以自動打印或傳輸資料，而不需人員按鍵操作。
可經由設定選擇，規劃標籤或報表之打印格式及打印位置。
二次性自動校正，若儀表發生故障更換(新)後，僅需直接輸入校正參數，不需再以標準碼做調整校正的工作。

>> 技術規格

	MODEL NO	HB-8212
A/D 規格	輸入敏感度	0.3 微伏/刻度 (0.3 V/count)
	零點調整範圍	0.30 毫伏(0-30mv)
	荷重元件激磁電壓	直流12伏特, 280mA
	輸入阻抗	10M(Min)
	驅動能力	8個 350 阻抗 LOAD CELL
	A/D 轉換方式
	A/D 內部解析度	20 BITS(1,000,000 刻度)
	A/D 轉換速率	20 次/秒
數位參數設定規格	穩定偵測	可分為1.0D/1秒、 2.0D/1秒、3.0D/1秒、1D/0.5秒、2D/0.5秒、3D/0.5秒、4D/0.5秒、6D/0.5秒、9D/0.5秒
	自動零點追蹤	可分為無、0.5D/2秒、0.5D/1秒、1.0D/2秒、1.0D/1秒、1.5D/2秒、1.5D/1秒、 2.0D/2秒、2.0D/1秒、3.0D/2秒
	小數點設定	可分為無、1、2、3、4等小數點位置。
	最小刻度設定	可分為1、2、5、10、20、50
	數位濾波設定	可分為無、2、 4、6、8、16、32
	零點範圍設定	可分為2%、5%、25%、100% of F.S
	A/D轉換速率	可分為1次/秒、5次/秒、10次/秒、20次/秒
	單位顯示	可分為 kg、g、t、lb、oz
	按鍵功能	0-9 數字鍵、歸零、皮重扣除、總重/淨重轉換、資料打印、重量/數量轉換、功能設定等按鍵
一般規格	調整校正	零點及重量數位化全自動校正
	非線性	全秤量的 0.01%
	溫度係數	zero...0.2 V RTI span... 5ppm/C of reading
	負值指示	顯示幕最左側"-"負號顯示"----"
	過負載指示	輸入訊號>36mv 顯示 "----"
	最大秤量設定	10,000分辨率x最小增量
	面板指示燈號	可分為POWER、ZERO、TARE、GROSS、NET、COUNT STABLE、FUNC 等指示燈
	顯示字高	13 m/m
	後面板	傳感器訊號輸入... 7pin 工業級圓形接頭外部控制... 9 pin D-type connector (Zero、Tare、Gross/Net、Print 、WT/CN)
	工作溫度	-10C to 40C (+ 14F to +104 F)
	工作濕度	Max. 90% RH (Non-condensing)
	電源要求	110,220VAC 10% , 50/60HZ
	淨重	2.5KG
	機構尺寸	202(W) x 105(H) x 152(D) m/m 不含 Load Cell 連接器 202(W) x 105(H) x 220(D) m/m 不含 Load Cell 連接器

>> 機械尺寸圖

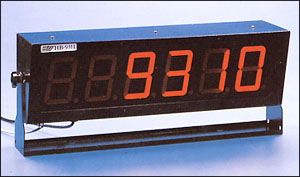

>> HB-931L 外接顯示器
HB-931L 為 HB-8211 與 HB-8212 專用的外接式顯示器。採用高亮度六位、七段紅色 LED 顯示幕。最遠連接距離可達50米。資料訊號輸入方式:RS-232C及被動式20mA Current Loop 顯示幕尺寸: 102mm、4 inch 機構外型尺寸: 617(W) x 182(H) x 172(D) mm 電源:110/220VAC 10%, 50/60HZ
