>> HB-8215/HB-8216(A/B) .............................................. 交直流兩種型式的重量顯示控制器

超高精度 / 超高解析度 / 超高速A/D 轉換速率


HB-8215/HB-8216(A/B)之設計為交直流兩款,工業等級,高精度,每秒128/sec次高速A/D採樣數據的工業測控儀表.其可廣泛的應用於各種動態計量控制配料系統及靜態的各式磅秤,如台秤,地坪,桶槽秤,軸秤,與各種農機用秤.工業等級的品質.性價比首選的儀表,它包含了以下特點:體積小不佔空間,抗雜訊能力,無論是電源雜訊,電磁波或無線電射頻干擾都具有良好的抑制能力.另外俱有兩個獨立的通訊介面,4-20mA/ 0-10VDC模擬輸出介面連接電腦,P.L.C遠程顯示器或其他相關設備.另外更具備了五段線性校正的功能,進而提升系統更高的精確度.



>> 技術規格

輸入信號及A/D轉換:

  • 輸入感量: 0.3μ V/D~ 100μV/D
  • 零點調整範圍: 0.1mv to 30mv
  • 供給電壓: 10VDC, 240mA. 可直接驅動8(350)傳感器
  • 輸入阻抗: 10M(min)
  • A/D轉換方式:
  • A/D解析度: 高精度,超過24 bits (16,000,000)以上內分辨率
  • 溫度係數: 零點... 0.2V/C RTI, SPAN... 15ppm/C

數位部位:

  • 重量顯示: 6位數,LED字幕顯示,字高0.52"(13.2mmH).
  • 顯示解析度: 300~60000
  • 低於零點顯示: 負號(-)顯示
  • 過負載顯示: 輸入信號>30mv"----"
  • 介面接口: 2RS-232通訊介面或1RS-232,1RS-485.14-20mA analog O/P
  • LED指示燈: 零點,空重扣除,總重,淨重,穩定,功能設定指定
  • 輸入鍵:
    5
    個輸入鍵
    包含歸零,空重扣除,空重復歸,總重/淨重轉換,功能輸入鍵
    5
    個資料參數設定鍵
    包含Esc., , UP, , DOWNSel., Enter.
  • 參數設定包含下列各項:
    穩定偵測時間,自動零點追蹤範圍,小數點,最小分度,最大秤量(量程),濾波選擇,歸零範圍,A/D轉換速率,計量單位。
  • 調整校正方式:全自動數位校正
  • 非線性: 0.01%(全量程)

一般規格:

  • 後面板: 傳感器輸入接口,RS-232/RS-485x1, RS-232x1, AC電源輸入/ DC電源輸入,電源開關,調整校正保護開關
  • 供給電源:
    (1)
    型式A: 110220VAC, 50/60Hz(出廠預設)
    (2)
    型式B: 10~18VDC/30VA MIN
  • 操作溫度: +10C~+40C(+14C~+104C)
  • 操作溼度: 85%相對溼度(無凝結水滴狀態)
  • 機構尺寸: 96(W)x96(H)x170(D)mm.
  • 重量: 2.5kg

*HB-8215A/B-2個獨立的RS232通訊介面接口為標準設備。
*HB-8216A/B-1
個獨立的RS-232通訊介面接口及4-20mA/0-10V ANALOG O/P 為標準配備。
*
選購配件:可提供RS-422/RS-485通訊介面。



>> 標準特點

  • 可提供交流或直流兩型高精度及高速計量控制儀表
  • 工控等級設計的測控儀表,適用於各種惡劣的工業環境
  • 抗雜訊干擾能力強,有效抑制電源,電磁波及無線射頻的干擾(INTERFERE WITH EMI/RFI)
  • 體積小,不佔空間,但功能強,性能佳
  • 每秒128次的A/D採樣比較速度,完全適用於高速的動態計量系統
  • A/D內部的解析度高達24bits(16,000,000)個以上內分辨率
  • 2個獨立的RS-232通訊介面為HB-8215A/B的標準配備
  • 1個獨立的RS-232通訊介面及4-20mA/0-10V ANALOG O/P HB-8216A/B的標準配備
  • 可直接驅動8(350)的傳感器,或16(700)的傳感器
  • 俱五段式線性調整校正的功能,進而提昇系統更高的精確度
  • 14 bits(1/16,000)高精度的D/A轉換輸出,與實際重量顯示值完全同步顯示
  • 非常容易的與P.L.CP.C連線,藉以達成自動計量控制系統的需求與應用
  • 全數位化功能參數設定暨自動調整校正零點及重量

>> 型式說明

HB-8215A/B-1: (標準型)
介面接口: 2RS-232通訊介面接口

HB-8216-A/B: (標準型)
介面接口: 1RS-232通訊介面接口



10-10V ANALOG輸出介面接口



14-20mA ANALOG輸出介面接口

* 選購配件: 1RS-422/485通訊介面. [適用於HB-8215HB-8216(A/B)]

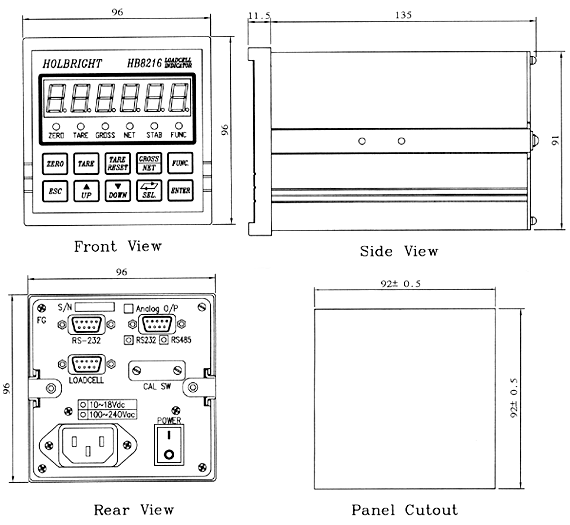

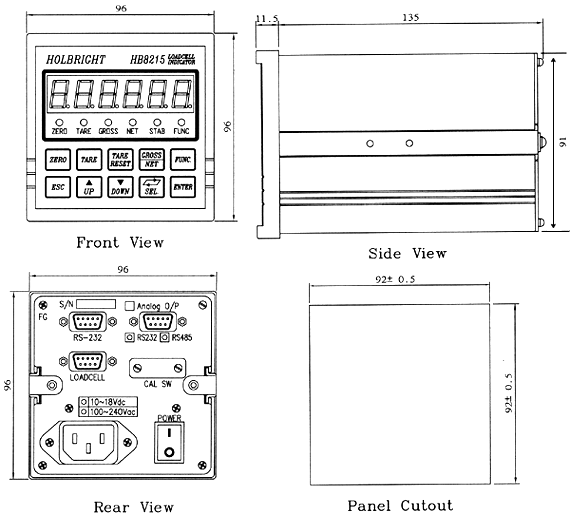

>> 機構外型尺寸


8215


8216
