>> HB-8212 ........................................ 高精度、智能型电子重量显示控制器

全自动资料打印功能(Auto Printing Function)
可自行编辑打印次料格式(User Definable Data Printed Form)
峰值锁定功能(Peak Hold Function)
屠体(动物)秤的应用(Animal Scale Application)
俱计数秤的功能(Counting Function)
自动计量控制功能(Auto Control Function)
二次性全自动调校功能(Secondary Calibration Function)



>> HB-8212 ......................................... 数字电子重量显示控制器

F.D.A.C

HB-8212为一智能型的数字电子重量显示控制器，全数字化自动调整校正功能，不尽快速简单且万无一失。

F.D.F.S

全数字化参数及扩充接口设定功能，仅需利用面板输入密码后，即可设定有关的计量参数及扩充接口参数。

智能型暨多采多姿实用的模块化软件设计

特点说明:
  • 俱微处理当机电源侦测保护及动作监视电路设计，稳定性高。
  • 全数字化功能参数设定及自动化零点与重量调整，提高仪表安装的方便性。
  • 采特殊键优先的输入方式，使复杂的过磅应用可以少量的按键并简单地操作。
  • 可依据不同之磅秤使用场合，设定调节数字滤波器的强弱，来滤除使用场所机械性震动之影响，以达到快速而准确地计量。
  • 可驱动八个并联之350传感器，得以直接传感大型全电子式磅秤。
  • 各项设定值及重量参数，均储存于不挥发性随机存取内存(NOV RAM)中，储存期限可达拾年以上。
  • 具备以电池后备之32K BYTES静态随机存取内存，以记忆过磅资料，即使在断电情况下也不会丢失资料。
  • 标准机具备有RS-232C串行传输接口，可连接大型数字指示器、计算器或串行式打印机。
  • 标准机具备四点控制输入，三点控制输出，可做多种控制应用。
  • 可选购第二串行通讯接口(OP-1)，得以作为磅秤配套，使标准串行接口连接大型数字指示器，第二串行接口连接计算器。
  • 可选购RS-422/485通讯接口(OP-2)，配合串行通讯接口，使多台仪表可共享一组电缆线连接单一主机(计算器)。
  • 可选购并列式打印机接口(OP-3)，以连接Centronics兼容型打印机打印过磅卷标或报表。
  • 可选购4~20mA及0~10Vdc讯号输出接口(OP-4)，以连接可程控器(PLC)、远程显示器或DCS系统。
  • 可经由设定选择，使HB-8212得以应用于「两次过磅」之磅秤系统，其第一次已磅而第二次未磅之资料最高可达100笔。
  • 可经由设定选择，使HB-8212得以应用于计数秤系统。
  • 可经由设定选择，使HB-8212得以应用于动物秤系统。
  • 可经由设定选择，使HB-8212得以应用于动力输送式自动定位过磅控制系统。
  • 可经由设定选择，使HB-8212得以自动打印或传输资料，而不需人员按键操作。
  • 可经由设定选择，规划卷标或报表之打印格式及打印位置。
  • 二次性自动校正，若仪表发生故障更换(新)后，仅需直接输入校正参数，不需再以标准码做调整校正的工作。

>> 技术规格





MODEL NO

HB-8212

A/D 规格

输入敏感度

0.3 微伏/刻度 (0.3 V/count)

零点调整范围

0.30 毫伏(0-30mv)

荷重组件激磁电压

直流12伏特, 280mA

输入阻抗

10M(Min)

驱动能力

8个 350 阻抗 LOAD CELL

A/D 转换方式

A/D 内部分辨率

20 BITS(1,000,000 刻度)

A/D 转换速率

20 次/秒

数字参数
设定规格

稳定侦测

可分为1.0D/1秒、 2.0D/1秒、3.0D/1秒、1D/0.5秒、2D/0.5秒、3D/0.5秒、4D/0.5秒、6D/0.5秒、9D/0.5秒

自动零点追踪

可分为无、0.5D/2秒、0.5D/1秒、1.0D/2秒、1.0D/1秒、1.5D/2秒、1.5D/1秒、 2.0D/2秒、2.0D/1秒、3.0D/2秒

小数点设定

可分为无、1、2、3、4等小数点位置。

最小刻度设定

可分为1、2、5、10、20、50

数字滤波设定

可分为无、2、 4、6、8、16、32

零点范围设定

可分为2%、5%、25%、100% of F.S

A/D转换速率

可分为1次/秒、5次/秒、10次/秒、20次/秒

单位显示

可分为 kg、g、t、lb、oz

按键功能

0-9 数字键、归零、皮重扣除、总重/净重转换、资料打印、重量/数量转换、功能设定等按键

一般规格

调整校正

零点及重量数字化全自动校正

非线性

全秤量的 0.01%

温度系数

zero...0.2 V RTI span... 5ppm/C of reading

负值指示

显示屏最左侧"-"负号显示"----"

过负载指示

输入讯号>36mv 显示 "----"

最大秤量设定

10,000分辨率x最小增量

面板指示灯号

可分为POWER、ZERO、TARE、GROSS、NET、COUNT STABLE、FUNC 等指示灯

显示字高

13 m/m

后面板

传感器讯号输入... 7pin 工业级圆形接头
外部控制... 9 pin D-type connector (Zero、Tare、Gross/Net、Print 、WT/CN)

工作温度

-10C to 40C (+ 14F to +104 F)

工作湿度

Max. 90% RH (Non-condensing)

电源要求

110,220VAC 10% , 50/60HZ

净重

2.5KG

机构尺寸

202(W) x 105(H) x 152(D) m/m 不含 Load Cell 连接器
202(W) x 105(H) x 220(D) m/m 不含 Load Cell 连接器

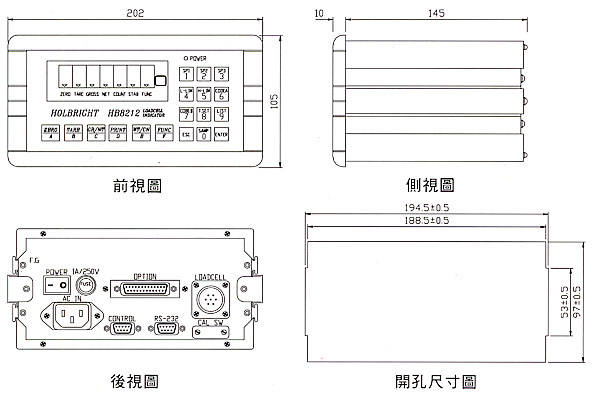

>> 机械尺寸图

>> HB-931L 外接显示器
  • HB-931L 为 HB-8211 与 HB-8212 专用的外接式显示器。
  • 采用高亮度六位、七段红色 LED 显示屏。
  • 最远连接距离可达50米。
  • 资料讯号输入方式:RS-232C及被动式20mA Current Loop
  • 显示屏尺寸: 102mm、4 inch
  • 机构外型尺寸: 617(W) x 182(H) x 172(D) mm
  • 电源:110/220VAC 10%, 50/60HZ
