.......................................................................................................................................................... >> 重量显示器

>> HB-8260 ...................................................................................数字电子重量显示控制器
智慧型数位式荷重元重量显示器
大大的提高了系统的精确度快速、简易的调整校正(仅需传统仿真式1/4的时间) 更换传感器时重新调校省时便利，不需使用砝码，直接输入即可完成调校相对于传统仿真式系统，大大的降低了调校及维修的成本可继续使用您所选用的各种厂牌、型式之－仿真式传感器快速直接由传统仿真式升级为数字式系统增加抗干扰能力，传输距离更远，信号更稳定自动侦测传感器的性能、判断故障并预警告知适用范围: 卡车地磅、火车地磅、大型储槽、桶槽秤、轴秤平台秤、配料秤、自动计量控制系统 * HB-8260 需与 HB-SDJB-4 或 HB-SDJB-8 同时订购

特点说明

· 数字传感－ HB-8260可搭配以下的数字传感产品 :

HB－DLC数字式传感器

HB－SDJB-4P四点式智能型数字接线盒(可接入1 至4个传感器)

HB－SDJB-8P八点式智能型数字接线盒(可接入5 至8个传感器) 无论是新造或旧有磅秤系统，均能使您以极经济的成本轻松地达到磅秤系统全数字化。

· 稳定度高－重量感测讯号于磅秤端即转换为数字讯息，再传送至指示器；有别于传统电子磅秤系统以微弱的模拟讯息传送，因而大大地提高了讯息抗干扰的能力与传送距离，使磅秤系统更为稳定。

调校方便－多传感器磅秤系统中的各传感器，均分别独立作数字转换；有别于传统电子磅秤系统将各传感器并联连接，因而大大地降低了磅秤调校的困难度。
检修容易－多传感器磅秤系统中的各传感承力点，均可分别以重量数据指示；因而得以清楚地判别磅秤系统机械结构的偏差，或传感器的好坏。使保养、维护、检修简单容易。
多重匹配－智能型数字式接线盒(Smart Digital Junction Box)可连接任何厂牌,任何型式的模拟式传感器进而直接将传统模拟式磅秤系统提升为数字化系统.
资料收集－内部俱资料收集器 (DATA Logger)设计，藉以收集每一个数字L/C的资料供比对分析及线上侦测。
无码调校－可以无须砝码即完成调校工作。
智能判断－可自动分析判断过磅车辆属于一般载货卡车过磅，液体车(水车)或外来强风干扰过磅，进而激活相关的软件过磅程序，使您快速而有效的得到既稳定又精确的过磅值。
独立过磅－具有完整独立的卡车过磅功能，一次过磅、二次过磅功能；可输入车号、记忆、打印磅单，打印内容含：进出厂时间、日期、序号、车号、总重、空重和净重
提供六种扩充选择适配卡功能:
A.并列式列表机接口
B. 第二组I/O接口
C. 4-20 mA 模拟输出接口
D. 第二组 RS-232 通讯接口
E. 第二组 RS-485 通讯接口
F. USB 通讯接口

比较功能. 表现. 特点及价格, HB-8260是您最佳的选择.

技术规格:

型号	HB-8260
显示分辨率	300 ～ 50,000
重量显示	8位数字显示，字高 10mm
显示屏幕	128X64点阵蓝底背白光LCD
讯息指示	16字X 4列，5X7点字母显示
零点指示	▼ZERO 中心零点显示(○ 0.25D)
毛重指示	毛重指示 ▼ GROSS 指示显示数值为毛重
净重指示	净重指示 ▼ NET 指示显示数值为净重
皮重指示	皮重指示 ▼ TARE 指示皮重已设定输入
稳定指示	稳定指示 ▼ STAB 指示磅秤稳定
设定指示	设定指示 ▼ FUNC 指示”F-Function”功能设定操作
电源	5Vdc 2.4A
重量	1.00Kg
操作温度	-10℃～+50℃ (+14℉～+122℉)
操作湿度	85% 相对湿度(无凝结水)
面板尺寸	213㎜(L)X178㎜(W)
机构尺寸	213㎜(L)X178㎜(W)X108㎜(D)
	HB-SDJB4/8 智能型数字式转换接线盒规格说明
A/D信道	HB-SDJB-4 4个独立的A/D转换信道(24bits delta sigma A/D) HB-SDJB-8 8个独立的A/D转换信道(24bits delta sigma A/D)
A/D转换速度	128次/秒
内部分辨率	16,000,000个分度
显示精度	50,000个分度
信号感应敏感度	0.1uV/分度
量测信号范围	0.5m V/V to 3 m V/V
激励电压	5±0.25VDC
驱动能力	120m A 可驱动8个350Ω荷重元
供给电源	100~240±10VACx50/60 HZ开关电源

扩充选择适配卡功能规格:

1. CAN BUS接口 : (标准机2 Ports, CAN Port 1 and 2)
2. 外接操作键盘接口: (PS2 KB)
    可连接计算机专用键盘-操作、输出、调整校正与主机键盘同步操作
3. 并列打印机接口 : (OP-01, Parallel Port)
    接口型式 : Centronics并行接口
    信号位准 : TTL兼容信号位准
4. 控制DIO接口 : (标准机1 Port, DIO Port 1) & (OP-02, DIO Port 2)
    接点输入 : 4点DI，光偶合器隔离，干接点输入。
    接点输出 : 4点DO，光偶合器隔离，开集极晶体管输出。
    控制模式 : 模式0 : 用户自定I/O模式(User Defined I/O Mode)
        模式1 : 桶槽投入模式(Hopper Charge Mode)
        模式2 : 桶槽排出模式(Hopper Discharge Mode)
        模式3 : 地磅I/O模式(Truck Scale I/O Mode)
5. 模拟输出接口 : (OP-03, AO Port)
    转换方式 : 14位数字对模拟转换(D/A Conversion)
    信号精度 : 1/10000
    驱动能力 : 4～20mA : 350Ω负载(最大)
6. RS-232通讯联机接口 :(标准机1 Port, Serial Port 1) & (OP-04, Serial Port 2)
7. RS-485通讯联机接口 : (OP-05, Serial Port 2)
8. USB通讯联机接口 : (OP-06, Serial Port 2)

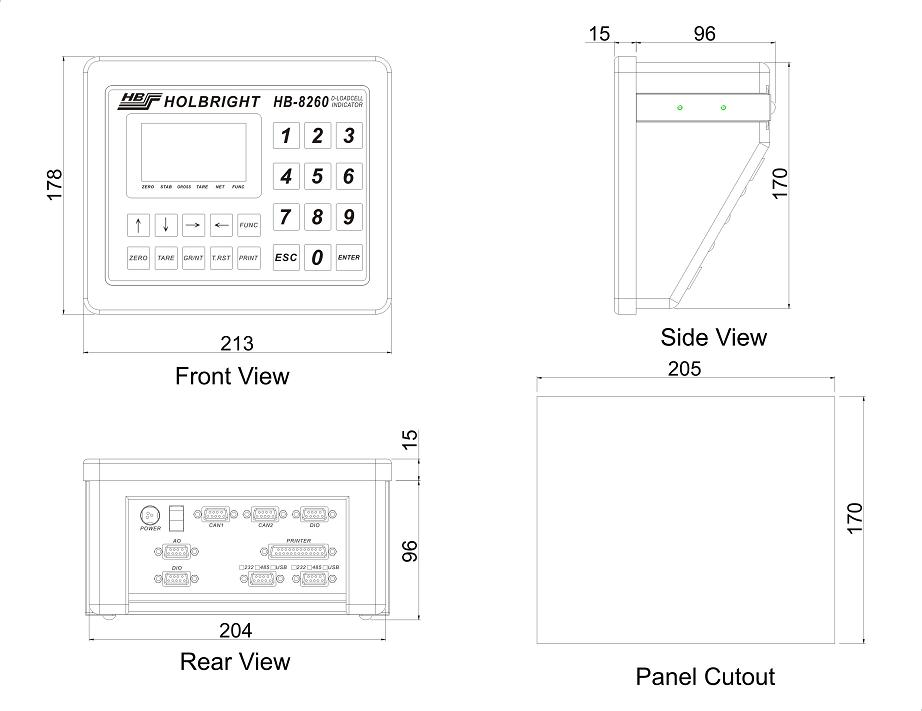

>> 机构尺寸图

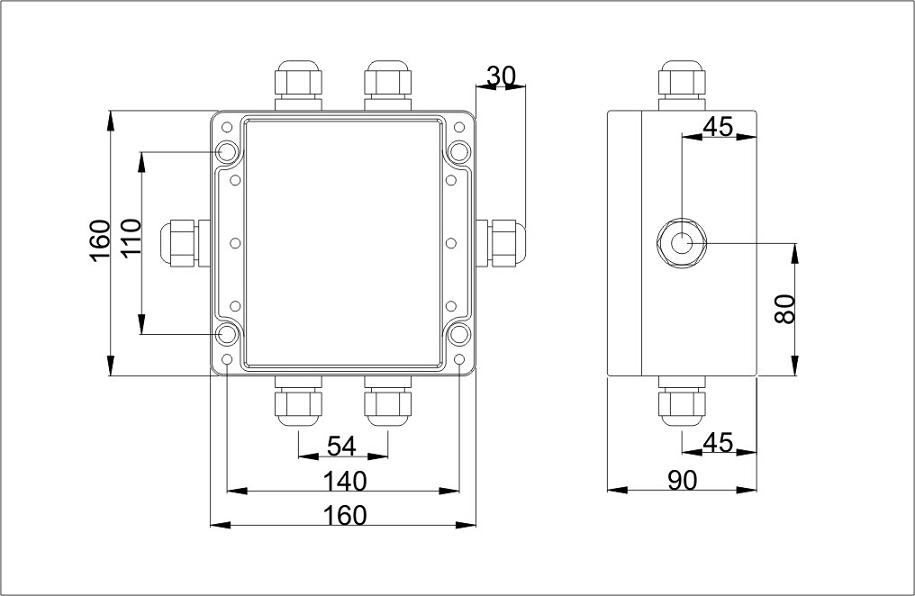

HB-SDJB4

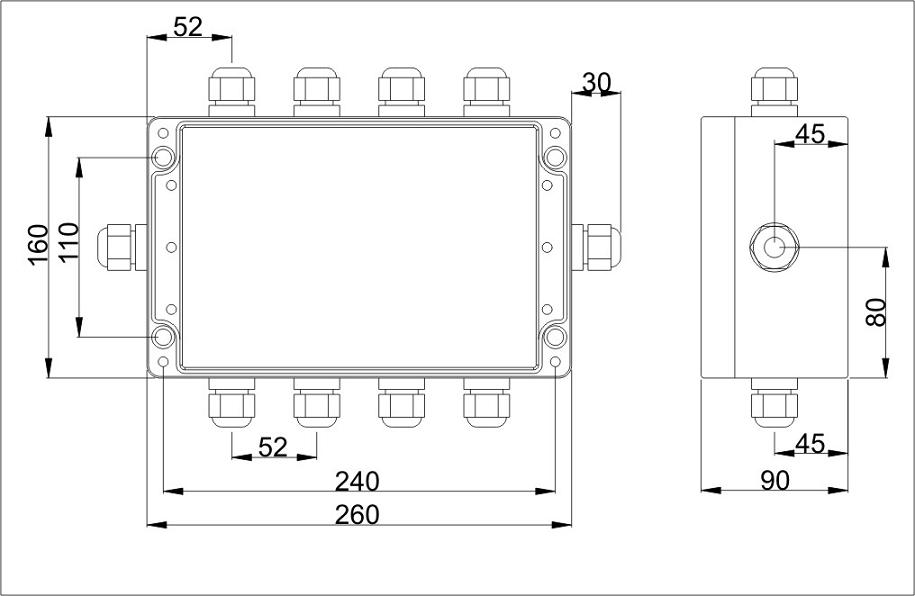

HB-SDJB8

注意事项：

· HB-8260可选购配备以下接口 :
并列打印机接口(Parallel Port) (OP-01)
控制DIO接口(4点DI，4点DO)(DIO Port 2) (OP-02)
模拟输出接口(AO Port) (OP-03)
RS-232通讯联机接口(Serial Port 2) (OP-04)
RS-485通讯联机接口(Serial Port 2) (OP-05)
USB通讯联机接口(Serial Port 2) (OP-06)
