>> HB-666 系列............................................................................ 减量式输送供料机

适合各种不同物性的粉粒体连续输送计量控制

>> 特点说明
  • 可适用于固体和粉粒物料的连续供料系统
  • 可设定主/从供料机的比例连控
  • 远优于0.5%的计量精度
  • 全台份不锈钢材质设计
  • 交/直流驱动供料设计
  • 垂直式搅拌机架桥破坏设计
  • 连续式恒量供料计量或批次式供料计量可供选择
  • 体积式或重量式供料系统

所有下游设备的物料流动稳定，终端产品的生产品质才会稳定。使用体积计量式供料机时，可调整数字电位计来达成所需的供料速度。只要物料的密度不变，体积计量式供料机的供料速度也不变。
然而，体积式计量供料机的供料速度无法调整，且客户要求更精确的供料条件，此乃需要使用重量计量式供料系统的两大原因。一个减量型供料系统包括一个螺旋型供料机、秤、和控制器。此类型的重量计量式供料机被称为减量型供料机，乃因其可测量自系统分散的物料量或减少的重量。控制器持续接收来自秤的信号，此信号显示实际减少的重量；控制器再把这个信号和预设的减去重量比较，然后自动调整螺旋速度以弥补任何偏差。减量型供料系统可应用于各种计量需求的处理流程，并达成各式各样的精确度要求。配备小型螺旋的小型系统可达到每小时数公斤的供料速度配备延伸漏斗群及大型螺旋供料的大型系统可达成每小时超过两万公斤以上的供料速度。除了应用于连续供料流程外，减量型供料系统亦可用于批次式计量供料，只要以一个批次控制模式来代替减量控制模式即可。本公司也提供液体物料的输送供料和批次系统。此类系统中以一个槽、帮浦(或控制阀)来替代螺旋型供料机，秤和控制器的部分则维持不变。许多供料机的应用方式乃把一种物料混入另一种物料。在这类状况中，一个减量型供料机被指定设为主供料机，而其它供料机则设为从供料机，然后依主供料机的供料速度之百分比，来调整设定从供料机的供料速度。以下的内容，即减量型供料系统的三个组成部分：供料机、秤、控制器的详细介绍。



>> 本公司减量型供料系统适用物料举例

．ABS聚合体(ABS polymer)，快干水泥(alumina cerment)．抗氧化剂粉(antioxidant powder)．反静态添加物(antistatic additive)．apple chunks．钡硫酸盐铍粉(barium sulphate beryllium powder)．BHT添加物(BHT additive)．麻料(brake lining)．碳酸钙(calcium carbonate)．水泥(cement)．巧克力土(chocolate clay)．煤炭粉(coal powder)．铜硬脂酸盐(copper stearate)．玉米面粉(corn flour)．蛋粉(egg powder)．炸药(explosive)．纤维玻璃(fiberglass)．混合面粉(flour blend)．泡沫硅石(fumed silica)．白明胶粉(gelatin powder)．(glass batch)．玻璃填充合成圆球(glass-filled poly pellets)．橡胶(gum)．除草剂(herbicide)．(irganox)．高岭士(kaolin clay)．乳糖(lactose land plaster)．主要有机物(lead organics)．石灰(lime)．石灰石(limestone)．锂盐(lithium salt)．氧化镁(magnesium oxide)．金属粉(metal powder)．(milk powder paraflint)．果胶(pectin)．过氧化氢(peroxide)．宠物饲料(pet food)．药粉(pharmaceutical powder)．合成树脂(phenolic resin)．磷酸盐粉(phosphate powder)．有色塑料(pigments plaster)．塑料圆球(plastic pelets)．塑料混合树脂(plastic resin mix)、合成碳(polycarbonates)．多元酯圆球(polyester pellets)．聚乙烯圆球(polyethylene pellets)．聚合体多丙烯颗粒(polymer polypropylene granules)．(psyllium)．(Q-cel)．橡皮圆球(rubber pellets)．盐(salt)．沙(sand)．渣滓(slag)．苏打粉(soda ash)．氢氧化纳(sodium hydrosulfite)．硝酸纳(sodium nitrate)．香料(spices)．安定剂(stabilizer)．淀粉(starch)．糖(sugar)．硫磺(sulfur)．超级吸收剂(super absorbent)．云母(talc)．(tetrahydrophthalimide titanium dioxide)．热硬剂(thermoset)．厕所除臭剂(toilet deodorant)．再制太妃糖(toffee rework)．三钠磷酸盐(tri-sodium phosphate)．混合维他命(vitamin mix)．麦粉(wheat flour)．乳浆(whey)．(wingtack)．钙硅石(wollastonite)．酵母(yeast)．氧化锌(zinc oxide)．锌硬脂酸盐(zinc stearate)。

>> 供料机

对大多数处理干性物料的工厂而言，供料机是流程设备中最重要的一环。
干性物料较易黏在一起、分子附着性强、极易缠住测量螺旋、或卡在漏斗里产生架桥现象。本公司体认到这些常见的供料问题，藉由发展出用于干性物料供料机的搅拌系统，藉以解决令人头痛的原料输送及架桥问题。稳定驱动360全方位的垂直架桥破坏器顺势搅拌破坏黏稠的粉末，及分子附着性强的原料所造成的架桥现象，如此便可连续平顺地流进正在旋转的螺旋中，进而达到输送完全流畅且计量完全精确的系统要求。

用途多变的供料机

由于供料机的螺旋和管口转接设备有很大的变化性，供料机的用途亦随之可作多种变化。螺旋由不锈钢制成，具备中间轴(或没有中间轴)、wide flights(或double flights)、及end stubs、搅拌棒等。管口转接设备包括用于流动性特别好的侧向供料设计(side discharges)、清除脉冲的终端金属网、用于粉尘性物料的除尘肘管、和可调节的分散管，在一整条输送带或混和器上平均分散物料。
此外，还提供了更多的细部应用部件:

  • 快速分解组合：便于清除处理不同物料的个别漏斗。
  • 双驱动型： 用于螺旋和垂直的架桥破坏器 (Agitator)的独立控制。
  • 使用于防爆区的防爆型系统

>> 直接计重式设计

高速度高容量的减量型自动计量系统。一个计量供料机系统配置了一到四个十量传感器，用来顺应供料系统的重量总和。每一个传导器就是一个自足的重量感应网络，其连接上秤的信号接线盒时，就会把自己感应到的重量传入接线盒，加总成为秤所读到的系统总重量。

>> 技术规格



供料输送方式

重量式计量控制/体积式供料计量

主要供料输送组件

单螺杆/或双螺杆/或震动式供料输送(依各种不同原料特性而设计)

辅助排料机构

垂直式旋转搅拌架桥破坏

原料接触部分材质

SUS304 不锈钢材质

适合原料温度

-30C~100C

周围温度

-10C~50C

假比重

0.1C~1.2t/dm3

供料率

0.8L~3700L/hr

连续输送衡量计量

精度: 0.5%

驱动程序

1/4 或 1/2 HP交流马达配合交流变频器
1/4 或 1/2 HP直流马达配合SCR速度控制器



>> HB-666 系列参考尺寸



型号

标准计量槽容积(L)

螺杆规格(mm)

输出马力
(kw)

最低速度(r/m)

最高速度(r/m)

最小容积
(l/hr)

最大容积(l/hr)

最小重量速率(kg/h)

最大重量速率(kg/h)

HB-666A

6

12.7

0.04

12

120

0.4148

4.1810

0.2676

2.6759

HB-666B

20

17

0.18

12

120

0.7966

7.9668

0.5098

5.0987

23

0.18

12

120

2.2349

22.349

1.4303

14.303

HB-666C

40

37

0.37

12

120

8.9992

89.992

5.7594

57.594

63

0.37

12

120

64.213

642.13

41.096

410.96

HB-666D

120

87

0.75

12

120

126.79

1267.9

81.151

811.51

123

0.75

12

120

368.94

3689.4

236.12

2361.2

HB-666E

500

123

0.75

12

120

368.94

3689.4

236.12

2361.2

146.6

0.75

12

120

970.28

970.28

620.1

6201

HB-666F

750

146.6

0.75

12

120

970.28

9702.8

620.1

6201

199.5

0.75

12

120

2089.6

20896

1337.3

13373



>> 集各种特点于一身的控制器
  • 让使用者非常方便的操作接口，包括自动指示和讯息。
  • 配有全功能键盘和触控式响应键的密封薄膜式面板。
  • 多功能显示，包括上方一个13mm高的8位数字LED显示屏，和一个256x64 DOTS点矩阵式绿色萤光管显示屏，显示各种讯息和各种指示。另外还有8个LED状态指示灯。
  • 完全的密码安全性，以保护调校参数，和重新调整速度或重新激活程序用的参数。
  • 盘面型和挂壁型密封机构设计。
  • 电子隔离输入信号和输出信号(详见「细部规格说明」)。
  • 延伸模块中另有输入信号和输出信号。
  • 可选择体积式或重量式流率控制。
  • 双向独立而同步的操作系统。(Model: HB-100RKB REMOTE KEYBOARD UNIT)。选购配备(OPTION)
  • 可同时检测供料率、皮带速度、累计重量及混料控制等多功能的设计。
  • 可程控之主/从供料机，用于物料依比例混合之操作。
  • 可让使用者以程控的供料率调功能。(都可依重新组合的秤或供料机容量、或操作参数之不同而变化)
  • 对RFI和EMI的超强抗噪声能力设计。
  • 可连续自动监测皮带的偏位，进而自动控制修正。
  • 可连接列表机，打印相关计测资料。选购配备(OPTION)
  • 可连接图解记录器(CHART RECORDER)。选购配备(OPTION)





>> HB-666 参考尺寸



型号

准计量槽 / 容量

长(mm)

宽(mm)

高(mm)

HB-666A

6

588

515

578

HB-666B

20

792

652

1,055

HB-666C

40

845

652

1,162

HB-666D

120

845

812

1,505

HB-666E

500

1.120

1,120

1,910

HB-666F

750

1,320

1,320

2,015

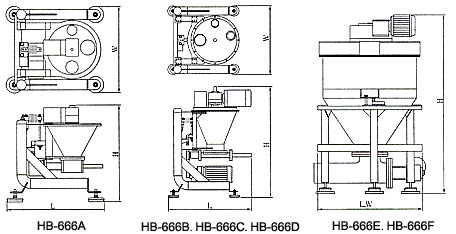

>> 外型尺寸图
