>> HB-777 SERIES A/B ................................................................... 模块化皮带秤量机

每小时可达5000T/hr的计量能力/皮带宽度可达1800m/m

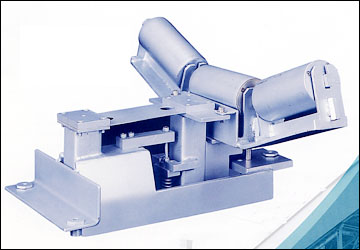

HB-777型模块化设计的皮带秤量机
每小时的计量能力可达5000公吨以上/适用的皮带宽度可达1800m/m，模块化的皮带计量机，乃专为各种连续式的皮带输送机，在输送大量的原物料时有量测计量的需求而设计。
模块化的皮带计量机不但可适用于所有的标准型输送机设备上，而且在设计时即考量到安装时的简易性及便利性，其结构设计亦考量到需可适用于各种不同恶劣环境的应用。另外在安全性的考量上；传感器的过负载保护机构设计，也能确保传感器在使用上的长久使用寿命。
模块化的皮带计量机可完全依照每一客户不同的精度要求，而选择使用一组到四组的计量机机构(最多四组)。组装、调校都非常的省时而方便，且其精确度更可达0.125%~1%。



>> 应用范围:
  • 连续式的皮带输送原料计量应用
  • 大众物资原料之仓储控制暨管理
  • 生产线上之物料量测
  • 连续式混料计量控制系统
  • 主副原料之比率控制或流率控制

>> 特点说明:
  • 可配合应用在皮带宽度从450到1800m/m。
  • 宽大的计量量程从少数几公吨到5000公吨皆可量测。

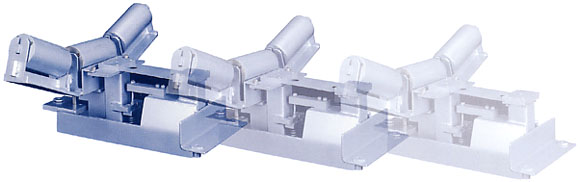

  • 坚固耐用的模块化结构设计，可使用单台计量机构到四台计量机构并联使用。
  • 简易而精确的水平、角度调整机构设计，配合原有的输送机滚轮高度及角度藉以达到精确的计量要求。
  • 传感器过负载保护的机构设计，确保长久的使用寿命。
  • 高精度的计量机模块，在二组计量模块同时使用下，其精度可达到0.25%以上。
  • 若采用三组以上的计量模块， 并配合高精度的调整机构， 则其精度更可达0.125%以上。
  • 调整校正方式可采用实料校正或链条校正或砝码校正。
  • 标准型的结构材质为SS41，喷砂防锈或镀锌处理，表面涂装红丹防锈漆。
  • 数字化的速度侦侧器，可直接连结在输送机的头轮，或采用滚轮式速度侦测器模块。

>> 选购配件
  • 不锈钢材质结构制作(STAINLESS SUS304 OR 316)
  • 记录用列表机(PRINTER)
  • 图表记录器(CHART RECORDER)
  • 累加器(TOTALIZER)

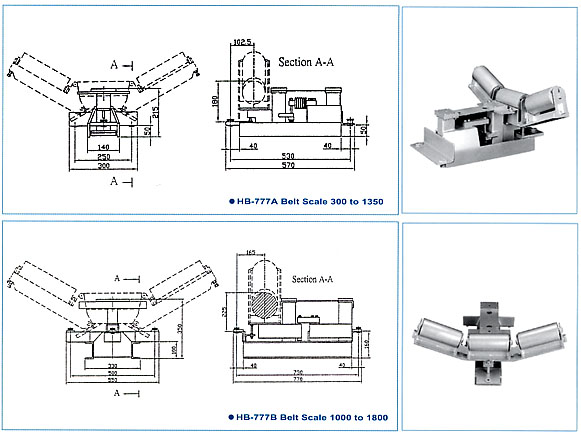

>> 规格---------------------------------------------------------------------------------------------------- 参考尺寸

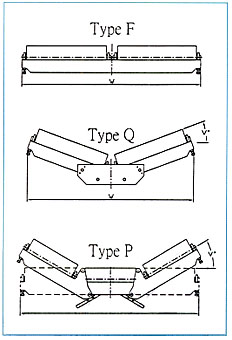

>> 可调式惰轮规格



设计代号

皮带宽度 mm

调整角度 V

机构宽度 mm

F1

450

-

460-500

F2

650

-

740-780

F3

700

-

880-920

F4

1000

-

1020-1060

F5

1300

-

1370-1410

Q1

500

15-25

620-660

P1

500-600

15-45

710-750

P2

700-850

10-45

810-850

P3

900-1050

10-45

1130-1170

P4

1100-1200

10-45

1340-1380

P5

1200-1350

10-45

1410-1450

P6

1000-1200

14.45

1440-1480

P7

1200-1400

10-45

1650-1690

P8

1400-1600

10-45

1840-1880

P9

1600-1800

10-45

2050-2090



>> 模块化皮带秤

>> 控制器细部规格



>> 一般规格

操作温度

0C~50C(32F~122F)

储存温度

-20C~85C(-4F~185F)

操作湿度

85% Relative Humidity
Non-condensing



>> 电源需求

工作频率

50/60 Hz

工作电压

100~240VAC

消耗电压

200W



>> 主机

Main CPU

W77C32, 40MHz

Program Memory

64 kBytes EPROM

Parameter Memory

8 kBytes EEPROM

Weighing Data Memory

32 kBytes Battery
Back-up SRAM



*速度检测器输入信号: 干接点或NPN开集极晶体管输入 20mA, 15KHZ MAX.



>> 模拟输入单元

1. 传感器输入

传感器激磁电压

直流电压5V 5%, 140 毫安，直接驱动4个传感器

信号输入范围

0 to 3.0 mV/V

零点漂移

0.25 V/C RT

增益漂移

25 ppm/C

A/D 转换速率

128 次/秒

A/D 分辨率

24 Bits (1/10,000,000)

2. 4-20mA or 0-10V VDC Input

输入信号
*选择其中一项

4~20mA DC (需外接电阻)

0~20mA DC (需外接电阻)

1~5V DC

0~5V DC

1~10V DC

0~10V DC

A/D 转换速率

50 次/秒

A/D 分辨率

16 Bits



>> 模拟输出单元

输出埠(标准配备)

3个非隔离输出信号端口

标准输出埠:1 个

选购输出埠:2 个

输出信号

4~20 mA DC, 350 ohm
max. or, 0~10 VDC,
5000 ohm min.

信号分辨率

14 Bits



>> 数字输入/输出信号单元

数字输入
(标准配备): 8位
选购配备: 16位

Max. 24 dry contact inputs or, npn o.c. transistor inputs (must be potential free)

数字输出
(标准配备)

Max. 7 npn o.c. transistor outputs 50 mA, 24 VDC max.

瞬间波动计数输出

1 npn o.c. transistor outputs 50 mA, 24 VDC max.



>> 显示屏

流率显示

8 digit 7-segment red LED with 13 mm high digits

计重资料显示

256x64 dots 点距阵式绿色萤光管，文、数字显示屏

LED状态指示灯

8 red LEDs for RUN, STOP, AUTO, MANUAL, ROOTS, TEST, WARNING, ALARM indicating

操作键盘

Membrane key-pad with 8 function keys and the function- oriented 10-key.



>> 通讯单元: (选择配备)

通讯接口

RS-232C or RS-485
configurable

通讯方式

Half-duplex, asynchronous, Bi-directional

数据传输方式

Stream/ Command/ Printing Selectable
