>> HB-8211 ...............................高品質,高性能,工業級高精度,高速度A/D轉換的計量控制儀表

HB-8211 之設計為高品質，高性能，工業級高精度，每秒128/sec次高速A/D採樣數據的工業測控儀表。其可廣泛的應用於各種動態計量控制系統及靜態的的各式磅秤，如台秤，地秤，桶槽秤，軸秤及各種農機用秤。 工業等級的品質，性價比最高的首選，它包含以下特點: 抗雜訊能力強,無論是電源雜訊,電磁波或無線射頻干擾都具有良好的抑制能力另外俱有兩個獨立的通訊介面可連接電腦， P.L.C. ，遠程顯示器,列表機及其他相關設備。此外為滿足各種控制功能需求所設計的多樣化選購介面,使得HB-8211具備了更靈活,更優質的操控性。





>> 標準特點

  • 工控等級設計的測控儀表,適用於各種惡劣的工業環境。
  • 優質的抗雜訊,抗干擾能力,有效抑制電源,電磁波,無線電射頻訊號的干擾(INTERFERE WITH EMI/RFI)
  • 每秒128次的A/D採樣數據,完全適用於高速的動態計量系統。
  • A/D內部的解析度高達24 bits (16,000,000)個以上內分辨率。
  • 一個獨立的RS-232C通訊介面為標準配備。
  • 可直接驅動8個(350Ω)或16個(700Ω)的傳感器。
  • 俱五段式線性調整校正的功能,進而提升系統更高的精確度。
  •  全數位化功能參數設定暨自動調整校正零點及重量。
  • RS-485通訊介面(選購配件)OP-03
  • 14 bits (1/16000)高精度的D/A (4-20mA ) 轉換輸出。 (選購配件)OP-05
  •  並列式列表機輸出介面。  (選購配件)OP-04
  • B.C.D O/P 輸出介面。  (選購配件)OP-07
  • I/O 輸出入控制介面。  (選購配件)OP-06

>> 技術規格:輸入信號及A/D轉換



規格說明

HB-8211

輸入感量

0.3μV/D to 100μV/D

零點調整範圍

0mV to 30mV

供給電壓

10VDC, 240mA, 可直接驅動8個(350) 傳感器

輸入阻抗

10M (Min)

A/D 轉換方法

A/D 解析度

高精度, 24 bits, (16,000,000)以上個內分辨率

溫度係數

零點.... 0.2μV/ C RTI,
SPAN.. 15ppm / C

數位部分:

項 目

規格說明

重量顯示

6位數, LED字幕顯示, 字高0.52吋(13.2mmH)

顯示解析度

300~60000

低於零點顯示

負號(－)顯示

過負載顯示

輸入信號>30mV"---------"

LED指示燈

零點、空重扣除、總重、淨重、穩定、功能設定指定

輸入鍵

6個輸入鍵

包含零點、空重扣除、空重復歸、總重/淨重轉換、功能輸入鍵、列印鍵0~9數字設定鍵

參數設定包含下列各項

穩定偵測時間 、自動零點追蹤範圍 、小數點、 最小分度、 最大秤量(量程) 、濾波選擇、 歸零範圍 、A/D轉換速率 、計量單位

調整校正方式

全自動數位校正

非線性

±0.01% (全量程)

一般規格:

項目

規格說明

後面板

傳感器輸入接口,RS-232或RS-485X1, RS232X1,
AC電源輸入/DC, 電源開關,調整校正
保護開關,列表機介面,4-20mA/0-10V A/O

供給電源

(1) 110 / 220VAC±10%, 50~60Hz (內部設定)

操作溫度

10C ~ +40C (+14F ~ + 104F)

操作濕度

85%相對濕度(無凝結水滴狀態)

機構尺寸

192 (W) x 228(D) x 84(H)mm

重量

1.8Kg

　

>> 型式說明

:HB-8211: (標準型)介面接口: 1個RS-232通訊介面接口
*選購配件:

(OPTION-02-8211) 第二組RS-232通訊介面

(OPTION-03-8211) RS-422/RS-485通訊介面接口
(OPTION-04-8211) 並列式印表機接口

(OPTION-05-8211) 4~20mA及0~10VDC類比信號輸出

(OPTION-06-8211) I/O輸出入控制接口

(OPTION-07-8211) B.C.D O/P輸出接口

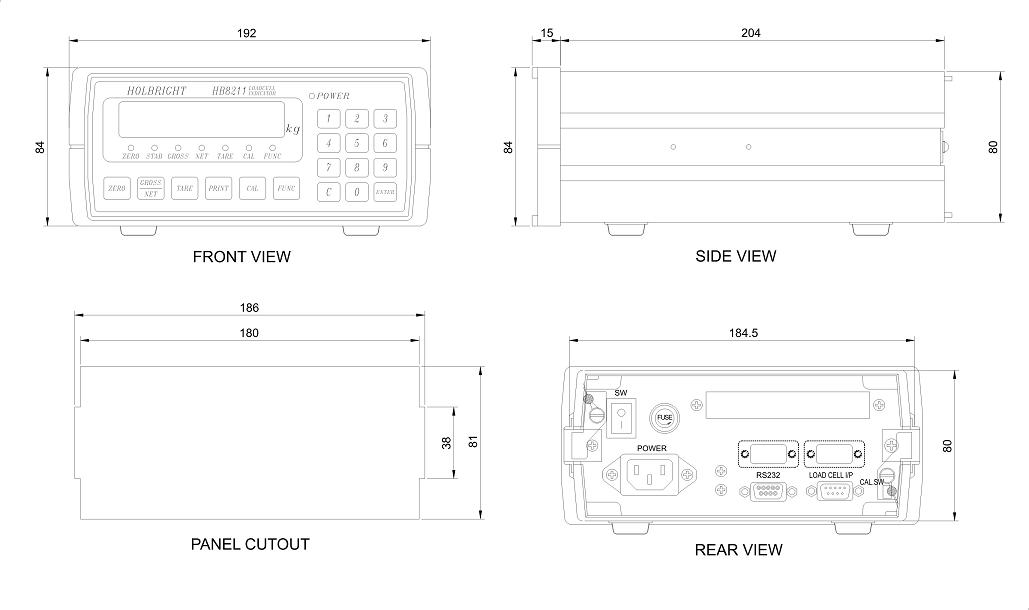

>> 機械尺寸圖

>> HB-931L 外接顯示器

  • HB-931L 為 HB-8211 與 HB-8212 專用的外接式顯示器。
  • 採用高亮度六位、七段紅色 LED 顯示幕。
  • 最遠連接距離可達50米。
  • 資料訊號輸入方式:RS-232C及被動式20mA Current Loop
  • 顯示幕尺寸: 102mm、4 inch
  • 機構外型尺寸: 617(W) x 182(H) x 172(D) mm
  • 電源:110/220VAC 10%, 50/60HZ
