.......................................................................................................................................................... >> 重量顯示器

>> HB-8260 .................................................................................... 數位電子重量顯示控制器
智慧型數位式荷重元重量顯示器
大大的提高了系統的精確度快速、簡易的調整校正(僅需傳統模擬式1/4的時間) 更換傳感器時重新調校省時便利，不需使用砝碼，直接輸入即可完成調校相對於傳統模擬式系統，大大的降低了調校及維修的成本可繼續使用您所選用的各種廠牌、型式之－模擬式傳感器快速直接由傳統模擬式升級為數字式系統增加抗干擾能力，傳輸距離更遠，信號更穩定自動偵測傳感器的性能、判斷故障並預警告知適用範圍: 卡車地磅、火車地磅、大型儲槽、桶槽秤、軸秤平台秤、配料秤、自動計量控制系統 * HB-8260 需與 HB-SDJB-4 或 HB-SDJB-8 同時訂購

特點說明

· 數位傳感－ HB-8260可搭配以下的數位傳感產品 :

HB－DLC數位式傳感器

HB－SDJB-4P四點式智慧型數位接線盒(可接入1 至4個傳感器)

HB－SDJB-8P八點式智慧型數位接線盒(可接入5 至8個傳感器) 無論是新造或舊有磅秤系統，均能使您以極經濟的成本輕鬆地達到磅秤系統全數位化。

· 穩定度高－重量感測訊號於磅秤端即轉換為數位訊息，再傳送至指示器；有別於傳統電子磅秤系統以微弱的類比訊息傳送，因而大大地提高了訊息抗干擾的能力與傳送距離，使磅秤系統更為穩定。

調校方便－多傳感器磅秤系統中的各傳感器，均分別獨立作數位轉換；有別於傳統電子磅秤系統將各傳感器並聯連接，因而大大地降低了磅秤調校的困難度。
檢修容易－多傳感器磅秤系統中的各傳感承力點，均可分別以重量數據指示；因而得以清楚地判別磅秤系統機械結構的偏差，或傳感器的好壞。使保養、維護、檢修簡單容易。
多重匹配－智慧型數位式接線盒(Smart Digital Junction Box)可連接任何廠牌,任何型式的類比式傳感器進而直接將傳統類比式磅秤系統提升為數位化系統.
資料收集－內部俱資料收集器 (DATA Logger)設計，藉以收集每一個數位L/C的資料供比對分析及線上偵測。
無碼調校－可以無須砝碼即完成調校工作。
智慧判斷－可自動分析判斷過磅車輛屬於一般載貨卡車過磅，液體車(水車)或外來強風干擾過磅，進而啟動相關的軟體過磅程式，使您快速而有效的得到既穩定又精確的過磅值。
獨立過磅－具有完整獨立的卡車過磅功能，一次過磅、二次過磅功能；可輸入車號、記憶、列印磅單，列印內容含：進出廠時間、日期、序號、車號、總重、空重和淨重
提供六種擴充選擇介面卡功能:
A.並列式列表機介面
B. 第二組I/O介面
C. 4-20 mA 類比輸出介面
D. 第二組 RS-232 通訊介面
E. 第二組 RS-485 通訊介面
F. USB 通訊介面

比較功能. 表現. 特點及價格, HB-8260是您最佳的選擇.

技術規格:

型號	HB-8260
顯示解析度	300 ～ 50,000
重量顯示	8位元數位顯示，字高 10mm
顯示屏幕	128X64點陣藍底背白光LCD
訊息指示	16字X 4列，5X7點字母顯示
零點指示	▼ZERO 中心零點顯示(○ 0.25D)
毛重指示	毛重指示 ▼ GROSS 指示顯示數值為毛重
淨重指示	淨重指示 ▼ NET 指示顯示數值為淨重
皮重指示	皮重指示 ▼ TARE 指示皮重已設定輸入
穩定指示	穩定指示 ▼ STAB 指示磅秤穩定
設定指示	設定指示 ▼ FUNC 指示”F-Function”功能設定操作
電源	5Vdc 2.4A
重量	1.00Kg
操作溫度	-10℃～+50℃ (+14℉～+122℉)
操作濕度	85% 相對濕度(無凝結水)
面板尺寸	213㎜(L)X178㎜(W)
機構尺寸	213㎜(L)X178㎜(W)X108㎜(D)
	HB-SDJB4/8 智慧型數位式轉換接線盒規格說明
A/D通道	HB-SDJB-4 4個獨立的A/D轉換通道(24bits delta sigma A/D) HB-SDJB-8 8個獨立的A/D轉換通道(24bits delta sigma A/D)
A/D轉換速度	128次/秒
內部解析度	16,000,000個分度
顯示精度	50,000個分度
信號感應敏感度	0.1uV/分度
量測信號範圍	0.5m V/V to 3 m V/V
激勵電壓	5±0.25VDC
驅動能力	120m A 可驅動8個350Ω荷重元
供給電源	100~240±10VACx50/60 HZ開關電源

擴充選擇介面卡功能規格:

1. CAN BUS介面 : (標準機2 Ports, CAN Port 1 and 2)
2. 外接操作鍵盤介面: (PS2 KB)
    可連接電腦專用鍵盤-操作、輸出、調整校正與主機鍵盤同步操作
3. 並列打印機介面 : (OP-01, Parallel Port)
    介面型式 : Centronics並行介面
    信號位準 : TTL相容信號位準
4. 控制DIO介面 : (標準機1 Port, DIO Port 1) & (OP-02, DIO Port 2)
    接點輸入 : 4點DI，光偶合器隔離，乾接點輸入。
    接點輸出 : 4點DO，光偶合器隔離，開集極晶體管輸出。
    控制模式 : 模式0 : 用戶自定I/O模式(User Defined I/O Mode)
        模式1 : 桶槽投入模式(Hopper Charge Mode)
        模式2 : 桶槽排出模式(Hopper Discharge Mode)
        模式3 : 地磅I/O模式(Truck Scale I/O Mode)
5. 類比輸出介面 : (OP-03, AO Port)
    轉換方式 : 14位元數位對類比轉換(D/A Conversion)
    信號精度 : 1/10000
    驅動能力 : 4～20mA : 350Ω負載(最大)
6. RS-232通訊連線介面 :(標準機1 Port, Serial Port 1) & (OP-04, Serial Port 2)
7. RS-485通訊連線介面 : (OP-05, Serial Port 2)
8. USB通訊連線介面 : (OP-06, Serial Port 2)

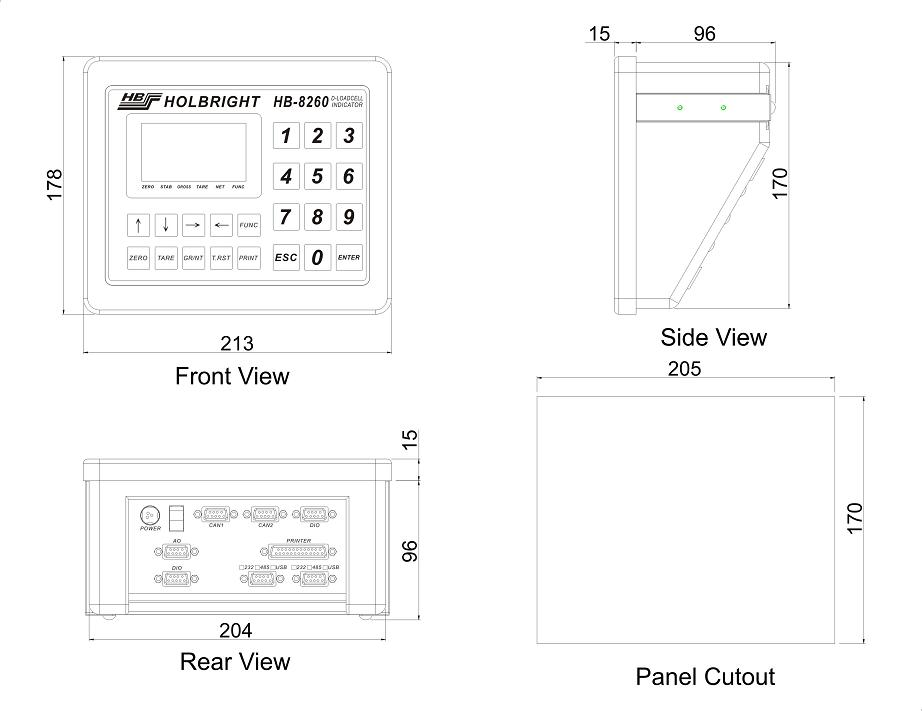

>> 機構尺寸圖

HB-SDJB4

HB-SDJB8

注意事項：

· HB-8260可選購配備以下介面 :
並列打印機介面(Parallel Port) (OP-01)
控制DIO介面(4點DI，4點DO)(DIO Port 2) (OP-02)
類比輸出介面(AO Port) (OP-03)
RS-232通訊連線介面(Serial Port 2) (OP-04)
RS-485通訊連線介面(Serial Port 2) (OP-05)
USB通訊連線介面(Serial Port 2) (OP-06)

· 以上，除OP-04,05,06僅可擇一選購外，其餘各介面可同時選購配備。

· 以上各項功能及規格將視需要隨時增加或修改, 實際規格依交貨產品為準。

HB-826 0

HB-SDJB4/8

HB-8211

HB-8212

HB-8212X1

HB-8215/HB-8216(A/B)

HB-8218

HB-8220
