.......................................................................................................................................................... >> 重量顯示器

>> HB-8218P ..................................................................................高速定量包裝控控制器

HB-8218P 高精度包裝計量控制器乃專為應用於自動定量包裝機,而設計的工控型專用計量控制儀錶, 其直觀式瑩幕, 堅固、輕巧不佔空間的外型設計以及每秒200 次高速A/D轉換的採樣數據，配合設計完整的自動包裝計量控制專用軟體。其可廣泛的應用於各種動態計量包裝控制系統。更可輕易的與PLC 連結使用,或與電腦連結使用。

在高速定量包裝機的應用上其精度及速度的技術性能指標,表現的更是無懈可擊,在專業團隊的精心設計下，三十年淬煉出性價比最高的工控精品,廣泛的應用在粉粒體高速定量包裝機、灌包機、噸包機、液體充填機、失重秤、檢核秤…等計量機。HB-8218P絕對

>> 標準特點

每秒128次的A/D轉換速度,完全適用於高速的動態計量計量控制系統
堅固輕巧,體積小,不佔空間,但功能強性能佳
面板可同時顯示即時重量及各項設定資料,操作一目了然
最多可同時顯示及控制15種不同原料的配方及計量
所有的配方,設定數據資料均可經由前面板按鍵輸入並儲存於記憶體內
提供完整的物料配料控制暨計量控制功能(適用於單台或多台計量器)
所有設定預存在主機內的配方,數據都具有防斷電保護裝置
可單機獨立的操作應用或與PLC或PC連線整合應用,藉以達成大型自動計量控制系統的需求與應用
可提供完整的配料控制輸出信號;如近零點/大投/中投/小投/不足/正量/過量/結束/排料/上限/下限/穩定/重量異常/故障/RUN---等
工業等級標準的設計,適用於各種惡劣的工業環境
全數位化功能參數設定暨自動調整校正零點與重量

>> 技術規格:輸入信號及A/D轉換

規格說明	HB-8218
輸入感量	0.3 μV/D
零點調整範圍	0.1mV to 30mV
供給電壓	12VDC, 300mA, 可直接驅動8個(350) 傳感器
輸入阻抗	10M (Min)
A/D 轉換方法
A/D 轉換速度	200次/sec
A/D 解析度	高精度, 24 bits, (16,000,000)以上個刻度
溫度係數	零點....(0.2uV/ C RTI SPAN............ 15ppm / C
數位部分:
項目	規格說明
重量顯示	6位數, LED字幕顯示, 字高0.52”(13.2mmH)
第一段入料設定	3位數
第二段入料設定	3位數
目標值	6位數
落差補償	4位數
原料代號	1位數
顯示解析度	300~60000
低於零點顯示	負號(－)顯示
過負載顯示	輸入信號>30mV"---------"
LED指示	零點、空重扣除、總重、淨重、穩定、過量、正量、不足
輸入鍵	6個輸入鍵包含歸零、空重扣除、空重復歸、總重/淨重轉換、功能輸入鍵及錯誤訊息確認鍵.5個資料參數設定鍵,包含Esc., ▲ UP, ▼ DOWN, Sel., Enter.
參數設定包含以下各項	穩定測試時間、自動零點追蹤範圍、小數點、最小分度、最大秤量(量程) 、濾波選擇、歸零範圍、A/D轉換速率、計量單位
調整校正方式	全自動數位校正
非線性	±0.01% (全量程)
一般規格:
項目	規格說明
後面板	傳感器輸入接口,, RS232X1, I/O輸出入介面 AC電源輸入, 電源開關,調整校正保護開關
供給電源	(1) 型式A: 110 或 220VAC±10% , 50/60Hz(出廠設定)
操作溫度	-10℃ to + 40℃ (+14℉ to + 122℉)
操作濕度	85%相對濕度(無凝結水滴狀態)
機構尺寸	96 (W) x 96(H) x 170(D)mm
重量	2.5Kg

>> 型式說明

HB-8218-P-1:(標準型)

輸入電源: 110或 220VAC±10% , 50/60HZ(出廠設定)

介面接口: 1個RS-232通訊接口

選購配件：

OP-01- 8218P列印功能

OP-02- 8218P RS-485 SERIAL INTERFACE

OP-03- 8218P (HB-EXT-BD) DI/DO 繼電器輸出轉接板

OP-04- 8218P HB-TRANS 9 PIN 歐式接線端子轉接板

OP-05- 8218P HB-TRANS 25 PIN歐式接線端子轉接板

OP-06- 8218P HB-TRANS 37 PIN歐式接線端子轉接板

HB-8218P 控制輸入/輸出連接器功能表

D型, 37針, 母連接器(Female 37-Positions D-Type Connector)

I/O

FUNCTION功能說明

I/O

FUNCTION

OUT

DO01

DOF1 (SP1): Hi-Speed(Hi)

第一段快餵料(高)輸出

OUT

DO01

DOF2(SP2): M-Speed(Lo)

第二段中餵料 (低)輸出

OUT

DO03

DOF3 (SP3): L-Speed

第三段慢餵料輸出

OUT

DO03

DOF4:WEIGHING COMPLETE

秤重完成：輸出

OUT

DO05

DOF5:OVER(HiHi)

超過(高高)輸出

OUT

DO05

DOF6:OK(GO)

合格(通過)輸出

OUT

DO07

DOF7:UNDER(LoLo)

差(低低)輸出

OUT

DO07

DOF8:ERROR

異常輸出

OUT

DO09

DOFE:UPPER LIMIT

上限輸出

OUT

DO09

DOFF:LOWER LIMIT

下限輸出

OUT

DO11

DOFG: SUPPLY BIN GATE OPEN

供料閥門開輸出

OUT

DO11

DOFH:NEAR ZERO

零點附近輸出

OUT

DO13

DOF0:No Function

(預留)未使用

OUT

DO13

DIF1: ZERO

置零(毛重置零)

OUT

DI 02

DIF2:TARE

去皮重 (計量置零)

OUT

DI 02

DIF3: BATCH START

計量開始

OUT

DI 04

DIF5:EMERGENCY STOP

急停輸入

OUT

DI 04

DIF6: ACC/NO ACC

超差累計/超差不累計選擇輸入

OUT

DI 06

DIF7: ERROR ACK

異常確認輸入

OUT

DI 06

DIFE: FEED/DISCHARGE MODE

料斗投入/排出計量選擇輸入

OUT

DI 08

DIFI: CODE BIT.0

代碼(品種號)第0位輸入

OUT

DI 08

DIFJ: CODE BIT.1

代碼(品種號)第1位輸入

OUT

DI 10

DIFL: CODE BIT.2

代碼(品種號)第2位輸入

OUT

DI 10

DIFN: CODE BIT 3

代碼(品種號)第3位輸入

OUT

DI 12

DIFO:CODE ENTER

代碼(品種號) 載入輸入

OUT

DI 12

DIFO: No Function

(預留)未使用

COM: Input/Output Common

輸入 / 輸出共接點

COM: Input/Output Common

輸入/輸出共接點

+ 5Vdc

直流5V電源輸出 (100mA, Max.)

COM or 0Vdc: 輸入/輸出共接點,

或直流 0V電源輸出

+5Vdc

直流5V電源輸出 (100mA, Max.)

COM or 0Vdc輸入/輸出共接點,

或直流 0V電源輸出

Tx+:RS-485

資料傳送

RX+: RS-485資料接收

Tx -:RS-485

資料傳送回線

RX -: RX-485資料接收回線

SG:RS-485

信號地

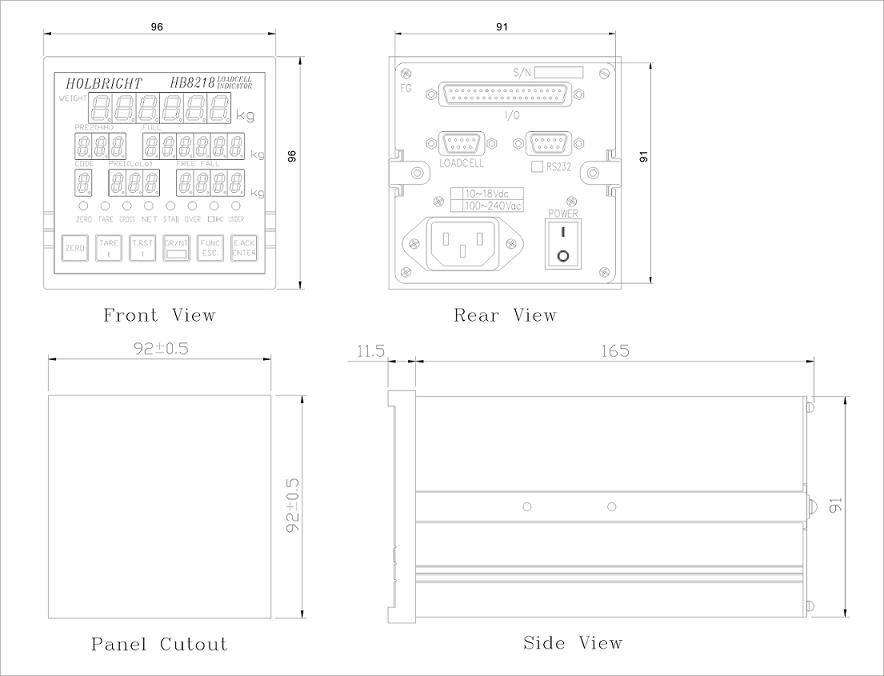

>> 機械尺寸圖

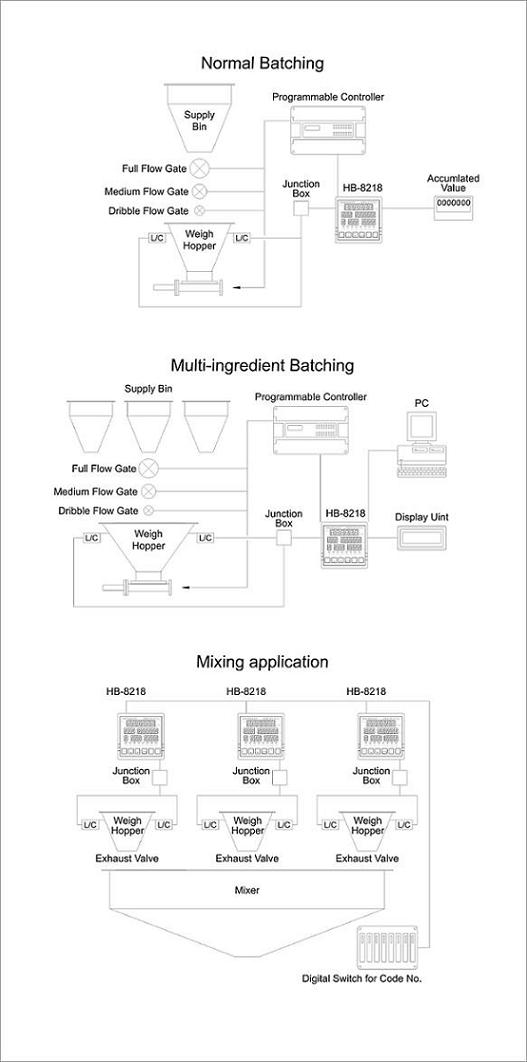

>>計量系統示意圖

HB-826 0

HB-SDJB4/8

HB-8211

HB-8212

HB-8212X1

HB-8215/HB-8216(A/B)

HB-8218

HB-8220
