HB-8211 工業級高精度計量控制儀表

高品質 / 高性能 / 工業級高精度 / 高速度A/D轉換的計量控制儀表

HB-8211 之設計為高品質,高性能,工業級高精度,每秒128/sec次高速A/D採樣數據的工業測控儀表。其可廣泛的應用於各種動態計量控制系統及靜態的的各式磅秤,如台秤,地秤,桶槽秤,軸秤及各種農機用秤。 工業等級的品質,性價比最高的首選,它包含以下特點: 抗雜訊能力強,無論是電源雜訊,電磁波或無線射頻干擾都具有良好的抑制能力,另外俱有兩個獨立的通訊介面可連接電腦, P.L.C. ,遠程顯示器,列表機及其他相關設備。此外為滿足各種控制功能需求所設計的多樣化選購介面,使得HB-8211具備了更靈活,更優質的操控性。



標準特點:

  • 工控等級設計的測控儀表,適用於各種惡劣的工業環境
  • 優質的抗雜訊,抗干擾能力,有效抑制電源,電磁波,無線電射頻訊號的干擾(INTERFERE WITH EMI/RFI)
  • 每秒128次的A/D採樣數據,完全適用於高速的動態計量系統。
  • A/D內部的解析度高達24 bits (16,000,000)個以上內分辨率。
  • 一個獨立的RS-232通訊介面為標準配備。
  • 可直接驅動8個(350Ω)或16個(700Ω)的傳感器。.
  • 俱五段式線性調整校正的功能,進而提升系統更高的精確度。
  • 全數位化功能參數設定暨自動調整校正零點及重量。
  • RS-485通訊介面(選購配件)OP-03
  • 14 bits (1/16000)高精度的D/A (4-20mA ) 轉換輸出。(選購配件)OP-05
  • 並列式列表機輸出介面。 (選購配件)OP-04
  • B.C.D. O/P 輸出介面。 (選購配件)OP-07
  • I/O 輸出入控制介面。 (選購配件)OP-06

型式說明:

  • HB-8211:(標準型) 介面接口 1個RS-232通訊介面接口 選購配件
  • (op-02-8211): 第二組RS-232通訊介面
  • (op-03-8211): RS-422/RS-485通訊介面
  • (op-04-8211): 並列式印表機接口
  • (op-05-8211): 4~20mA及0~10VDC類比信號輸出
  • (op-06-8211): I/O輸出入控制接口
  • (op-07-8211): B.C.D O/P輸出接口

技術規格:

HB-8211
輸入信號及A/D轉換
輸入感量 0.3μV/D
零點調整範圍 0.1mV to 30mV
供給電壓 10VDC, 240mA 可直接驅動8個(350Ω ) 傳感器
輸入阻抗 10MΩ (min)
A/D 轉換方法 △ Σ
A/D 解析度 高精度, 24 bits, (16,000,000)以上個內分辨率
溫度係數

零點.... ±0.2μV/ ℃ RTI,

SPAN.. ±15ppm /℃

數位部分
重量顯示 6位數, LED字幕顯示, 字高0.52(13.2mmH)
顯示解析度 300~60000
低於零點顯示 負號(-)顯示
過負載顯示 輸入信號>30mV"---------"
LED指示燈 零點、空重扣除、總重、淨重、穩定、功能設定指定
輸入鍵

6個輸入鍵

包含零點、空重扣除、空重復歸、總重/淨重轉換、功能輸入鍵、列印鍵0~9數字設定鍵

參數設定包含下列各項
  • 穩定偵測時間
  • 自動零點追蹤範圍
  • 小數點
  • 最小分度
  • 最大秤量(量程)
  • 濾波選擇
  • 歸零範圍
  • A/D轉換速率
  • 計量單位
調整校正方式 全自動數位校正
非線性 ±0.01%(全量程)
一般規格
後面板 傳感器輸入接口,RS-232或RS-485X1, RS232X1, AC電源輸入/DC, 電源開關,調整校正 保護開關,列表機介面,4-20mA/0-10V A/O
供給電源 110 or 220VAC±10%, 50~60Hz (內部設定)
操作溫度 -10°C ~ +40°C (+14°F ~ + 104°F)
操作濕度 85% 相對濕度(無凝結水滴狀態)
機構尺寸 192 (W) x 228(D) x 84(H) mm
重量 1.8kg

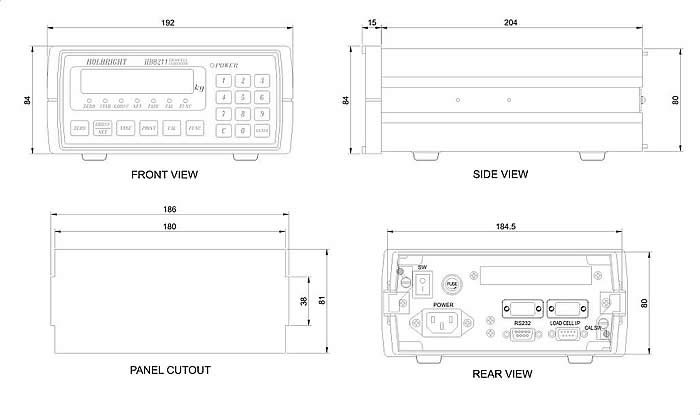

機械尺寸圖:
