HB-8215/16 交直流兩種型式的重量顯示控制器

超高精度 / 超高解析度 / 超高速A/D 轉換速率

HB-8215/HB-8216(A/B)之設計為交直流兩款,工業等級,高精度,每秒128/sec次高速A/D採樣數據的工業測控儀表.其可廣泛的應用於各種動態計量控制配料系統及靜態的各式磅秤,如台秤,地坪,桶槽秤,軸秤,與各種農機用秤.工業等級的品質.性價比首選的儀表,它包含了以下特點:體積小不佔空間,抗雜訊能力,無論是電源雜訊,電磁波或無線電射頻干擾都具有良好的抑制能力.另外俱有兩個獨立的通訊介面,及4-20mA/ 0-10VDC模擬輸出介面連接電腦,P.L.C遠程顯示器或其他相關設備.另外更具備了五段線性校正的功能,進而提升系統更高的精確度.



標準特點:

  • 可提供交流或直流兩型高精度及高速計量控制儀表
  • 工控等級設計的測控儀表,適用於各種惡劣的工業環境
  • 抗雜訊干擾能力強,有效抑制電源,電磁波及無線射頻的干擾(INTERFERE WITH EMI/RFI) .
  • 體積小,不佔空間,但功能強,性能佳
  • 每秒128次的A/D採樣比較速度,完全適用於高速的動態計量系統
  • A/D內部的解析度高達24bits(16,000,000)個以上內分辨率
  • 2個獨立的RS-232通訊介面為HB-8215A/B的標準配備
  • 1個獨立的RS-232通訊介面及4-20mA/0-10V ANALOG O/P 為HB-8216A/B的標準配備
  • 可直接驅動8個(350Ω )的傳感器,或16個(700Ω )的傳感器
  • 俱五段式線性調整校正的功能,進而提昇系統更高的精確度
  • 14 bits(1/16,000)高精度的D/A轉換輸出,與實際重量顯示值完全同步顯示
  • 非常容易的與P.L.C或P.C連線,藉以達成自動計量控制系統的需求與應用
  • 全數位化功能參數設定暨自動調整校正零點及重量

技術規格:

HB-8215/6
輸入信號及A/D轉換
輸入感量 0.3μ V/D
零點調整範圍 0.1mv to 30mv
供給電壓 10VDC, 240mA. 可直接驅動8個(350Ω )傳感器
輸入阻抗 10MΩ (min)
A/D轉換方式 △ Σ
A/D解析度 高精度,超過24 bits (16,000,000)以上內分辨率
溫度係數

零點...±0.2μ V/℃ RTI, SPAN ± 15ppm/℃

數位部分
重量顯示 6位數,LED字幕顯示,字高0.52"(13.2mmH).
顯示解析度 300~60000
低於零點顯示

負號(-)顯示 :

過負載顯示: 輸入信號>30mv"----"
介面接口 2個RS-232通訊介面或1個RS-232,1個RS-485.1個4-20mA ANALOG O/P
LED指示燈 零點,空重扣除,總重,淨重,穩定,功能設定指定
輸入鍵

5個輸入鍵 包含歸零,空重扣除,空重復歸,總重/淨重轉換,功能輸入鍵,5個資料參數設定鍵

包含Esc., UP, DOWN, Sel., Enter.

• 參數設定包含下列各項
  • 穩定偵測時間
  • 自動零點追蹤範圍
  • 小數點
  • 最小分度
  • 最大秤量(量程)
  • 濾波選擇
  • 歸零範圍
  • A/D轉換速率
  • 計量單位
• 調整校正方式 全自動數位校正
• 非線性 ±0.01%(全量程)
一般規格
• 後面板 傳感器輸入接口,RS-232或/RS-485x1, RS-232x1, AC電源輸入/ DC電源輸入,電源開關,調整校正保護開關
• 供給電源)

(1)型式A: 110或220VAC, 50/60Hz(出廠預設)

(2)型式B: 10~18VDC/30VA MIN

• 重量 2.5KG
• 操作溫度 -10°C to + 40°C (+14°F to + 104°F)
• 操作溼度 85%相對溼度(無凝結水滴狀態)
• 機構尺寸 96(W)x96(H)x170(D)mm.

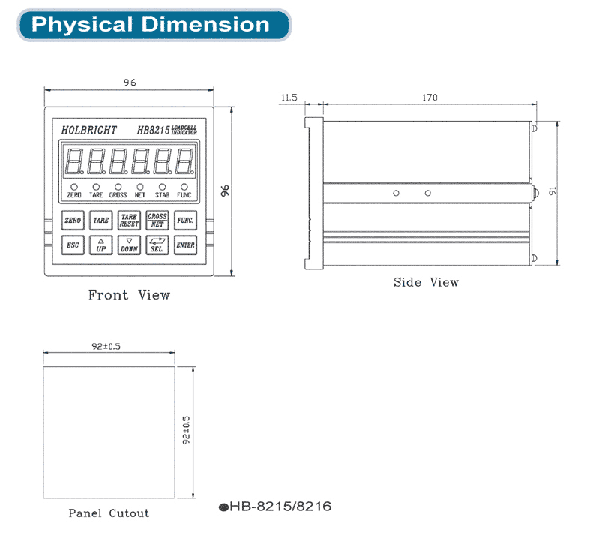

機構外型尺寸:

8215
